Batterietester TMC-2001RTS
Der Batterietester für standardisierte Prüfabläufe und präzise Diagnose

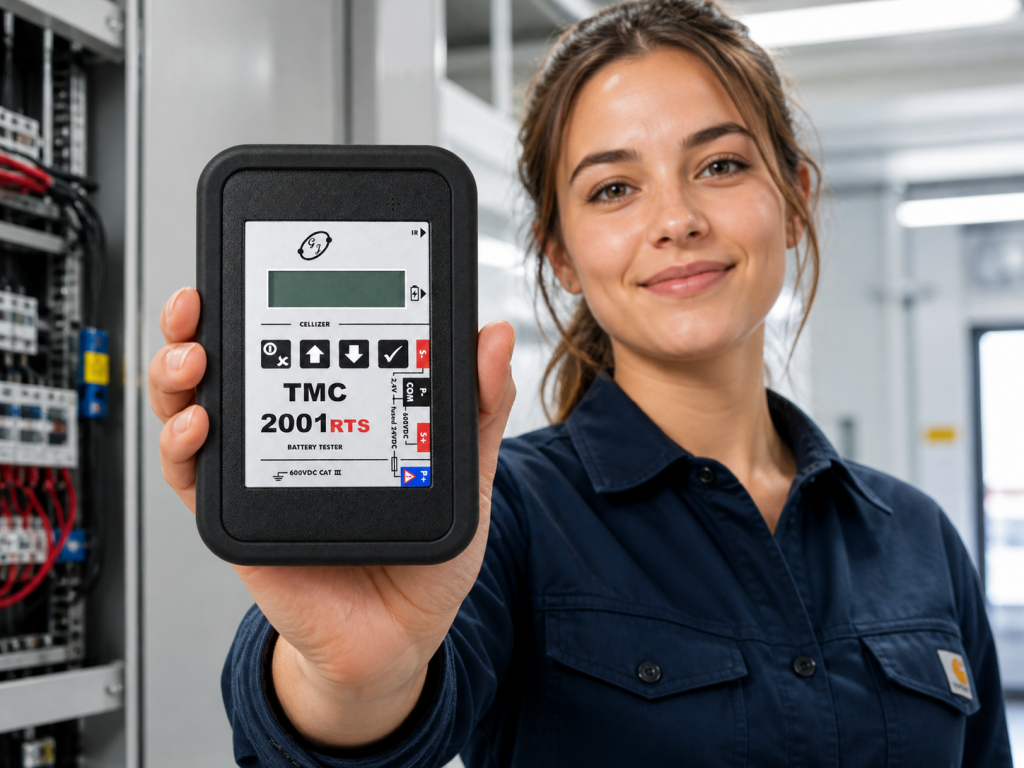

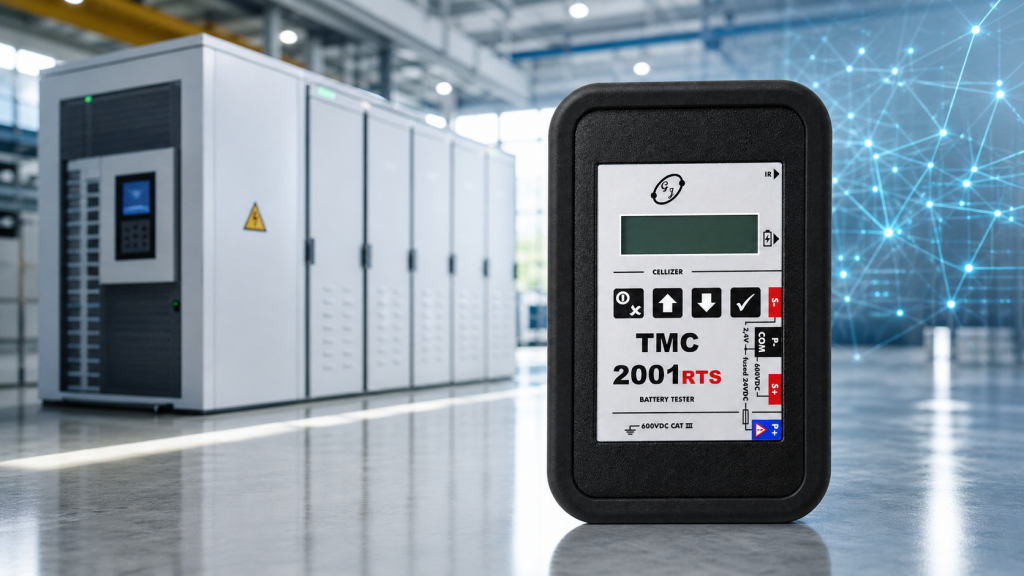

Der TMC-2001RTS ist ein mobiler Batterietester für professionelle Wartungs- und Serviceeinsätze an stationären Batterieanlagen. Er unterstützt die strukturierte Prüfung von USV-Batterien, Industriebatterien und Batterieanlagen in sicherheitsrelevanten Anwendungen.
Das Gerät misst Blockspannung, Innenwiderstand, Temperatur, Elektrolytdichte, Batteriegesamtspannung und Batteriestrom. Seine besondere Stärke liegt in der erweiterten Widerstandsdiagnose: Der TMC-2001RTS erfasst nicht nur den elektrischen Innenwiderstand Rel, sondern zusätzlich den Charge-Transfer-Widerstand Rct. Damit werden neben elektrischen Verlusten auch elektrochemische Auffälligkeiten sichtbar.
Trotz der erweiterten Rel/Rct-Diagnose bleibt die Messung schnell: Blockspannung, Rel und Rct werden in nur ca. 2 Sekunden gleichzeitig erfasst. Für reine Blockspannungsmessungen, zum Beispiel bei Ladeerhaltungsmessungen, beträgt die Erfassungszeit nur ca. 0,2 Sekunden.
Zusammen mit der CS-Manager-Software entsteht ein vollständiger Arbeitsablauf für Wartung, Messwertaufnahme, Grenzwertkontrolle, Auswertung und Dokumentation – vom einzelnen Prüfgerät bis zur zentralen Datenbanklösung für mehrere Anwender.
Die RTS-Technologie von G. Jost electronic ist weltweit tausendfach im Einsatz. Anwender profitieren damit nicht nur von einem leistungsfähigen Messverfahren, sondern auch von einer praxiserprobten Lösung für die professionelle Batteriewartung.
Typische Einsatzbereiche:
- USV-Wartung
- stationäre Batterieanlagen
- Industriebatterien
- wiederkehrende Wartungstouren
- Lade- und Entladeprüfungen, Kapazitätstests
- Dokumentation von Batteriezuständen
Die wichtigsten Vorteile auf einen Blick
| Vorteil | Nutzen in der Praxis |
|---|---|
| Rel- und Rct-Diagnose | Bewertung elektrischer und elektrochemischer Veränderungen eines Batterieblocks |
| Geführte Messfunktionen | Strukturierte Aufnahme von Spannungen, Widerständen, Temperatur, Dichte und Intervallwerten |
| Blockspannung in ca. 0,2 s | Schnelle Aufnahme großer Batterieanlagen, zum Beispiel bei Ladeerhaltungsmessungen |
| Blockspannung, Rel und Rct in nur 2 s | Erweiterte Diagnose ohne spürbaren Zeitverlust im Wartungsablauf |
| RFID-Batterieidentifikation | Sichere Zuordnung von Batterieanlagen über Transponder-Tags |
| CS-Manager-Software | Verwaltung, Analyse, Reports, Tourenplanung und zentrale SQL-Datenbank |
| Bis zu 300.000 Messwerte | Umfangreicher Speicher für Wartungstouren und Messreihen |
| Bis zu 1.000 Batteriedefinitionen | Übertragung großer Anlagenbestände direkt aus der Software |
| Intervall U und Intervall U+I | Aufzeichnung von Batteriegesamtspannung sowie Spannung und Strom über Zeit |
| Bluetooth und IrDA standardmäßig | Datenübertragung passend zur Einsatzumgebung |
| 600 V CAT III | Für Messungen an Batterieanlagen mit hohen Sicherheitsanforderungen |
Mehr Diagnose als eine reine 1000-Hz-Innenwiderstandsmessung
Die Rel-Messung des TMC-2001RTS entspricht der bewährten 1000-Hz-Methode zur Erfassung des ohmschen Innenwiderstandes. Damit bildet der TMC-2001RTS die klassische Innenwiderstandsmessung vollständig ab.
Der entscheidende Unterschied liegt in der zusätzlichen niederfrequenten Betrachtung: Der TMC-2001RTS ergänzt die 1000-Hz-Messung um die Bestimmung des Charge-Transfer-Widerstandes Rct. Dadurch entsteht ein höherer diagnostischer Informationsgehalt als bei einer reinen 1000-Hz-Messung.
Eine Batterie kann bei der klassischen Innenwiderstandsmessung zunächst unauffällig wirken, obwohl sich bereits elektrochemische Schwächen entwickeln. Genau hier bietet die Kombination aus Rel und Rct einen wichtigen Vorteil.
Der TMC-2001RTS betrachtet zwei unterschiedliche Anteile des Innenwiderstandes:
| Messwert | Bedeutung |
| Rel | Elektrischer, ohmscher Widerstand. Er beschreibt unter anderem Verluste an Polen, Polbrücken, Gittern und im Elektrolyten. |
| Rct | Charge-Transfer-Widerstand. Er beschreibt den Ladungstransport an der Schnittstelle zwischen Elektrode und Elektrolyt und macht elektrochemische Veränderungen sichtbar. |
Der Rel-Wert ist besonders wichtig, wenn eine Batterie kurzfristig hohe oder schnell wechselnde Ströme liefern muss. Der Rct-Wert ergänzt diese Betrachtung um die elektrochemische Reaktionsfähigkeit der Batterie. Er unterstützt damit die Beurteilung, wie gut ein Batterieblock Ladung aufnehmen und bei Bedarf wieder abgeben kann. Gerade bei stationären Batterieanlagen mit längeren Überbrückungszeiten ist diese zusätzliche Information besonders wertvoll.
So entsteht ein differenzierteres Bild des Batteriezustands: Der Anwender erhält die Aussagekraft der klassischen 1000-Hz-Messung und zusätzlich Hinweise auf defizitär geladene oder elektrochemisch auffällige Batterieblöcke. Die Messmethode des TMC-2001RTS ist damit einer reinen 1000-Hz-Betrachtung diagnostisch überlegen, weil sie elektrische und elektrochemische Veränderungen getrennt sichtbar macht.
Das Messverfahren des TMC-2001RTS
Der TMC-2001RTS arbeitet mit einem geregelten Stromverlauf. Bei der Prüfung kann eine kontrollierte Stromänderung um die 1 A erzeugt werden. Der Innenwiderstand wird aus dem Stromverlauf und dem daraus resultierenden Spannungsverlauf berechnet.
Dazu nutzt das Gerät mehrere hochgenaue, synchrone A/D-Wandler mit einer Abtastfrequenz von 24 kHz und digitale Filterung. Diese Messarchitektur unterstützt eine schnelle und reproduzierbare Erfassung der Batterieblockdaten.
Ein weiterer Praxisvorteil ist der durchgehende Widerstandsmessbereich bis 1,3 Ω. Im industriellen Umfeld können hohe Störspannungen auf Blockebene auftreten. Sehr empfindliche Kleinstmessbereiche können die Eingangsstufen dabei schnell an ihre Grenzen bringen. Der TMC-2001RTS arbeitet ohne stark gestaffelte Kleinstmessbereiche und bleibt dadurch auch unter anspruchsvollen Anlagenbedingungen robust einsetzbar — bei gleichzeitig hoher Auflösung.
Für die Widerstandsdiagnose kombiniert der TMC-2001RTS zwei Betrachtungen:
- Messung des elektrischen Widerstandes Rel
Rel beschreibt die elektrischen Verluste des Batterieblocks. - Bestimmung des Charge-Transfer-Widerstandes Rct
Rct macht elektrochemische Einflüsse sichtbar und unterstützt die Bewertung der Ladeaufnahme und Ladungsabgabe.
Die Kombination aus Rel und Rct bildet eine praxisnahe Grundlage, um Batterieblöcke innerhalb einer Anlage besser miteinander zu vergleichen und auffällige Entwicklungen frühzeitig zu erkennen. Für den Anwender bedeutet das: Die bekannte 1000-Hz-Innenwiderstandsmessung bleibt erhalten, wird aber um eine zusätzliche elektrochemische Diagnoseebene erweitert.
Für wiederkehrende Wartung und Kapazitätstests
Der TMC-2001RTS ist nicht nur für Einzelmessungen ausgelegt, sondern für wiederkehrende Prüfabläufe an kompletten Batterieanlagen.
Je nach Aufgabe stehen verschiedene Messfunktionen zur Verfügung:
| Messfunktion | Anwendung |
| Multimeter | Direkte Spannungsmessung und grundlegende elektrische Prüfung |
| Ladeerhaltung | Aufnahme aller Blockspannungen während der Ladeerhaltung |
| Entladung | Wiederholte Messung von Blockspannungen während einer Entladung oder eines Kapazitätstests |
| Ladung | Wiederholte Messung von Blockspannungen während eines Ladevorgangs |
| Widerstand | Messung aller Blockspannungen und Innenwiderstände einer Batterieanlage |
| Temperatur | Aufnahme der Blocktemperatur mit optionalem Sensor |
| Verbinder | Prüfung von Verbindern innerhalb der Batterieanlage |
| DMA35 | Übernahme von Dichte- und Temperaturwerten über Dichtesensor |
| Intervall U | Aufzeichnung der Batteriegesamtspannung über definierte Zeitintervalle |
| Intervall U+I | Aufzeichnung von Batteriegesamtspannung und Batteriestrom über eine Stromzange |
Damit eignet sich der TMC-2001RTS für regelmäßige Inspektionen, zustandsorientierte Wartung, Entladeprüfungen und die begleitende Dokumentation von Kapazitätstests.
Geführter Prüfablauf direkt am Gerät
Für Serviceeinsätze muss die Messung vor Ort schnell, eindeutig und nachvollziehbar ablaufen. Der TMC-2001RTS unterstützt den Anwender mit menügeführten Messfunktionen und verständlichen Messwertanzeigen.
Ein typischer Prüfablauf besteht aus drei Schritten:
- Messfunktion auswählen, zum Beispiel Ladeerhaltung, Entladung oder Widerstand.
- Messwerte an den Batterieblöcken aufnehmen.
- Kurzauswertung direkt am Gerät anzeigen lassen.
Bei der Widerstandsmessung werden die Kelvin-Messspitzen auf die Batteriepole gedrückt. Die korrekte Messwertaufnahme wird akustisch quittiert.
Nach Abschluss einer Messreihe können die Werte am Gerät erneut angesehen werden. Einzelne Blöcke lassen sich bei Bedarf gezielt nachmessen. Das reduziert Fehlmessungen und erleichtert die Arbeit in großen Batterieanlagen.
Batteriedefinitionen, Grenzwerte und RFID-Zuordnung
Batterieanlagen können in der CS-Manager-Software vorbereitet und anschließend auf den TMC-2001RTS übertragen werden. Dadurch stehen vor Ort die passenden Batteriedefinitionen, Blockanzahlen und Grenzwerte zur Verfügung.
Bis zu 1.000 Batteriedefinitionen können auf das Prüfgerät übertragen werden. So lassen sich auch umfangreiche Wartungstouren mit vielen Standorten und Batterieanlagen vorbereiten.
Die integrierte RFID-Funktion unterstützt die eindeutige Zuordnung einer Batterieanlage. Über World-Tag-Unique-Transponder kann eine Anlage am Gerät erkannt und mit der passenden Batteriedefinition verknüpft werden. Das senkt das Risiko von Verwechslungen und erleichtert die Zuordnung der Messwerte bei wiederkehrenden Prüfungen.
CS-Manager: Software für Verwaltung, Analyse und Dokumentation
Mit der CS-Manager-Software wird der TMC-2001RTS Teil eines Batterie-Management-Systems. Die Software bildet Datenverwaltung, Logistik und Messwertanalyse unter einer gemeinsamen Oberfläche ab.
Die CS-Manager-Software basiert auf einer SQL-Datenbank. Sie kann auf einem einzelnen Arbeitsplatzrechner oder zentral auf einem Server betrieben werden. Dadurch eignet sie sich sowohl für einzelne Anwender als auch für größere Serviceorganisationen und Betreiber mit mehreren Anwendern.
Im CS-Manager können Sie:
| Funktion | Nutzen |
| Standorte und Batterieanlagen verwalten | Klare Struktur für Anlagen, Gruppen, Stränge und Blocktypen |
| Touren vorbereiten | Batterien nach Tour, Gruppierung, Standort oder Wartungsdatum filtern |
| Batteriedefinitionen übertragen | Prüfaufgaben gezielt auf den TMC-2001RTS laden |
| Messreihen importieren | Messergebnisse vom Gerät übernehmen und dauerhaft speichern |
| Messdaten auswerten | Tabellen, Balkendiagramme, Historien und Intervallgrafiken nutzen |
| Reports erstellen | Wartungsarbeiten nachvollziehbar dokumentieren |
| CSV exportieren | Messdaten in anderen Systemen weiterverarbeiten |
| Mehrbenutzerbetrieb nutzen | Zentrale SQL-Datenbank mit parallelem Zugriff einsetzen |
Damit endet die Prüfung nicht beim Messwert. Sie wird zu einem nachvollziehbaren Wartungsprozess mit Historie, Analyse und Report.
Intervallmessung für Lade- und Entladekurven
Bei Kapazitätstests und Entladeprüfungen ist nicht nur ein einzelner Messwert entscheidend. Wichtig ist der Verlauf über die Zeit.
Der TMC-2001RTS bietet dafür zwei Intervallfunktionen:
| Funktion | Beschreibung |
| Intervall U | Aufzeichnung der Batteriegesamtspannung über frei definierbare Zeitintervalle |
| Intervall U+I | Gleichzeitige Aufzeichnung von Batteriegesamtspannung und Batteriestrom |
Bei der Intervallmessung U+I wird der Batteriestrom über eine optionale Stromzange (mit Spannungsausgang) erfasst. Dadurch lassen sich Spannungsverlauf und Stromverlauf gemeinsam dokumentieren.
Diese Funktion unterstützt die Auswertung von Lade- und Entladekurven und ist besonders hilfreich, wenn Kapazitätstests nicht nur durchgeführt, sondern auch sauber dokumentiert werden sollen.
Temperatur und Elektrolytdichte einbeziehen
Für eine umfassende Zustandsbewertung können zusätzliche Messgrößen eingebunden werden.
Mit optionalem Temperatursensor lassen sich Blocktemperaturen erfassen. Über die direkte Anbindung eines optionalen DMA35-Dichtesensors können Dichte- und Temperaturwerte übernommen und gespeichert werden.
Gerade bei geschlossenen Bleibatterien liefert die Elektrolytdichte wichtige Zusatzinformationen zum Ladezustand und zur Zustandsbewertung. Der TMC-2001RTS ermöglicht es, diese Werte in den Wartungsprozess einzubinden, anstatt sie getrennt zu erfassen.
Entwickelt für den mobilen Serviceeinsatz
Der TMC-2001RTS ist leicht, kompakt und tragbar. Das beleuchtete Display und die menügeführten Funktionen unterstützen die Arbeit direkt an der Batterieanlage.
Das Gerät kann am Gürtel getragen werden. Eine robuste Schutzhülle mit Tragegurt und Magneten unterstützt den praktischen Einsatz vor Ort.
Für die Datenübertragung stehen Bluetooth und IrDA standardmäßig zur Verfügung. In Einsatzbereichen, in denen Funkübertragung nicht gewünscht oder nicht erlaubt ist, kann die Kommunikation über IrDA erfolgen.
Technische Eckdaten
| Eigenschaft | Wert / Beschreibung |
| Gerätetyp | Mobiler Batterietester für stationäre Batterieanlagen |
| Messverfahren | Geregelter Stromverlauf, Berechnungen aus Strom- und Spannungsverlauf mit digitaler Filterung. Synchrone A/D-Wandler mit min. 24 kHz Taktung. |
| Widerstandsdiagnose | Elektrischer Widerstand Rel und Charge-Transfer-Widerstand Rct |
| Kontrollierte Stromänderung | Bis zu 1 A |
| DC-Messbereich Blockspannung | ±2,45 VDC und ±24,5 VDC |
| Auflösung Blockspannung | 0,00001 V bzw. 0,0001 V |
| DC-Messbereich Gesamtspannung | ±600 VDC |
| Auflösung Gesamtspannung | 0,001 V |
| Widerstandsmessbereich | 1,3 Ω |
| Auflösung Widerstand | 10 µΩ |
| Messzeit Blockspannung | ca. 0,2 s |
| Messzeit Blockspannung + Rel + Rct | ca. 2 s |
| Gleichzeitige Erfassung | Blockspannung, Rel und Rct in einem Messvorgang |
| Sicherheitskategorie | 600 V CAT III |
| Speicher | Bis zu 300.000 Messwerte |
| Batteriedefinitionen | Bis zu 1.000 aus der Datenbank übertragbar |
| Schnittstellen | Bluetooth, IrDA und RFID-System standardmäßig |
| Dichtesensor | Direkte Anbindung eines DMA35(v3) möglich |
| Betriebsdauer | Bis zu 10 Stunden bei voll geladenem System |
| Software | CS-Manager Batterie-Management-Software |
| Datenbank | SQL-Datenbank, Einzelplatz oder zentraler Server möglich |
| Abmessungen (L x B x H) | ca. 154 mm × 98 mm × 33 mm |
Lieferumfang
Der Lieferumfang ist abhängig von der gewählten Artikelnummer.
| Bestandteil | Beschreibung |
| TMC-2001RTS Prüfgerät | Mobiler Batterietester für Wartung, Prüfung und Diagnose |
| Batterieladegerät | Zum Laden des Messgeräts |
| CS-Manager-Software | Batterie-Management-Software als Download |
| Transportkoffer | Für Transport und Aufbewahrung |
| Kelvin-Prüfspitzen | Je nach Ausführung ohne, mit geraden oder mit rechtwinkligen Prüfspitzen |
Optionales Zubehör
| Zubehör | Anwendung |
| RFID Transponder-Tags | Eindeutige Zuordnung von Batterieanlagen |
| Temperatursensor | Messung der Blocktemperatur |
| DMA35-Dichtesensor | Aufnahme von Elektrolytdichte und Temperaturwerten |
| Gerade Kelvin-Prüfspitzen | Messung an gut zugänglichen Batterieanschlüssen |
| Rechtwinklige Kelvin-Prüfspitzen | Messung an schwer zugänglichen Anschlüssen |
| Stromzange | Stromerfassung bei Intervallmessung U+I |
| IR-Kommunikationsadapter | Datenübertragung ohne Funkverbindung |
Häufige Fragen zum TMC-2001RTS
Was unterscheidet Rel und Rct?
Rel beschreibt den elektrischen, ohmschen Anteil des Innenwiderstandes und entspricht der klassischen 1000-Hz-Innenwiderstandsmessung. Rct beschreibt den Ladungstransport an der Schnittstelle zwischen Elektrode und Elektrolyt. Zusammen liefern beide Werte ein differenzierteres Bild des Batteriezustands als eine reine 1000-Hz-Messung.
Warum ist die Kombination aus Rel und Rct bei stationären Batterieanlagen wichtig?
Stationäre Batterieanlagen müssen im Ernstfall über eine definierte Zeit Energie liefern. Elektrochemische Veränderungen können sich dabei anders auswirken als rein elektrische Verluste. Rct hilft, solche Veränderungen sichtbar zu machen.
Kann der TMC-2001RTS für Kapazitätstests eingesetzt werden?
Ja. Für Kapazitätstests und Entladeprüfungen unterstützt der TMC-2001RTS Intervallmessungen. Mit Intervall U wird die Batteriegesamtspannung aufgezeichnet. Mit Intervall U+I können Batteriegesamtspannung und Batteriestrom gemeinsam erfasst werden.
Werden Messwerte automatisch gespeichert?
Ja. Messwerte werden im Gerät gespeichert und können anschließend in die CS-Manager-Software übertragen werden. Das Gerät bietet Speicherplatz für bis zu 300.000 Messwerte.
Kann ich Wartungstouren vorbereiten?
Ja. In der CS-Manager-Software können Batteriedefinitionen, Standorte, Gruppierungen und Touren vorbereitet und gefiltert auf den TMC-2001RTS übertragen werden.
Ist eine funkfreie Datenübertragung möglich?
Ja. Bluetooth und IrDA sind standardmäßig integriert. Dadurch kann das Gerät auch in Umgebungen eingesetzt werden, in denen Funkkommunikation nicht gewünscht oder nicht erlaubt ist.
Fazit
Der TMC-2001RTS ist mehr als ein mobiler Batterietester für Spannung und Innenwiderstand. Er verbindet Rel/Rct-Diagnose, strukturierte Prüfabläufe, RFID-Zuordnung, Intervallmessung und CS-Manager-Dokumentation in einem kompakten System.
Damit eignet er sich für Anwender, die stationäre Batterieanlagen nicht nur messen, sondern langfristig überwachen, vergleichen und nachvollziehbar dokumentieren möchten.
